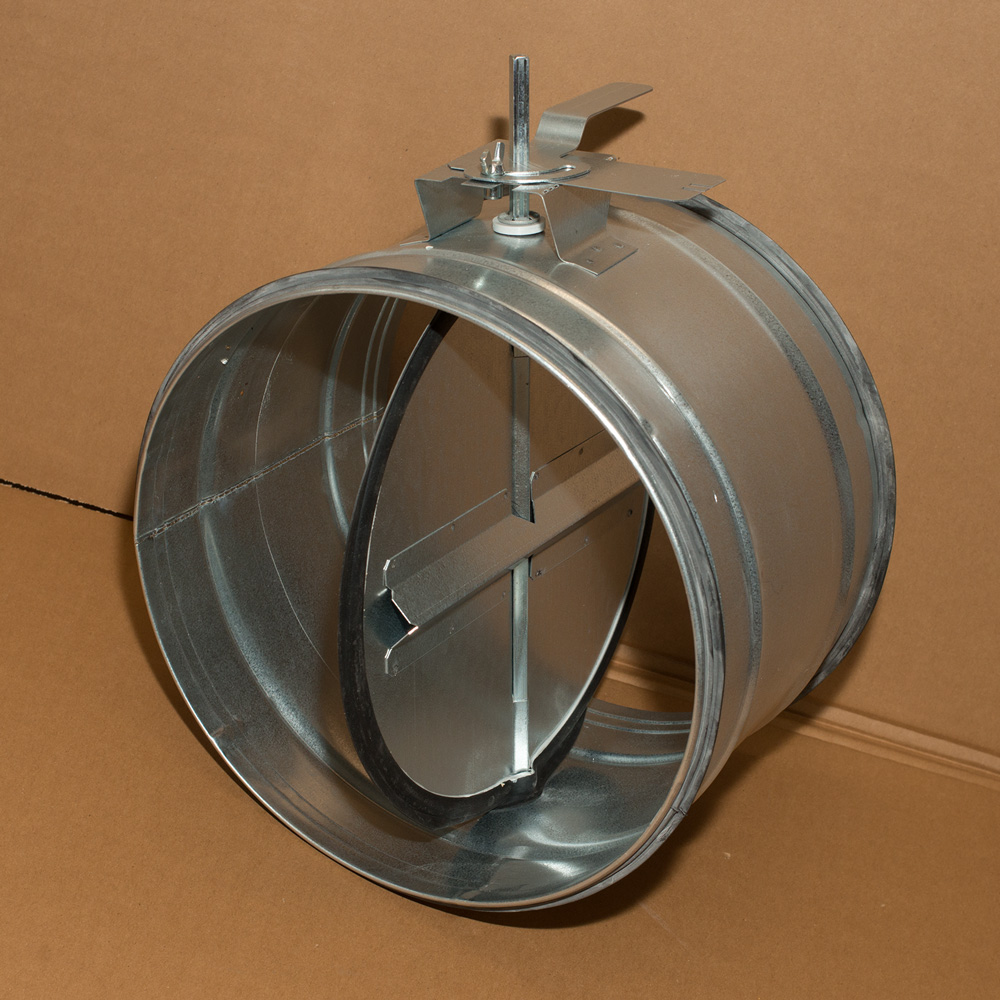

Absperrklappe mit Lippendichtung für Wickelfalz- oder Rundrohr mit Dichtung im Rohrquerschnitt

Die runde handbediente Drosselklappe aus verzinktem Stahl ist ausgestattet mit einem beweglichen runden Klappenblatt mit Spezial-Dichtung aus EPDM-Material im Rohrquerschnitt. Im geschlossenen Zustand innen am Klappengehäuse anliegend.

Durch die Reguliermöglichkeit am Handhebel ist eine Beeinflussung des Volumenstromes möglich. Die Drosselklappe besitzt eine Konsole, an der ein Stellmotor befestigt werden kann, siehe Stellmotore - Klappenantriebe.

Die Klappenachse ist in Buchsen gelagert, eine Montageplatte und ein Einstellhebel gehören zum Lieferumfang. Der Handhebel kann in beliebiger Stellung mit einer Flügelschraube fixiert werden.

Die Klappe wird mit einer Dichtung an den Stutzen geliefert, so dass diese luftdicht mit den Anschlussrohren verbunden werden kann.

• mit Handhebel (abnehmbar)
• mit Motorkonsole für den Anbau eines Belimo Stellmotors (nach Abnahme des Hebels kann der Motor auf die Konsole aufgesetzt werden)
• lieferbare Baugrößen 100 bis 630mm (siehe Drop-Down Menü neben dem Artikelbild)
