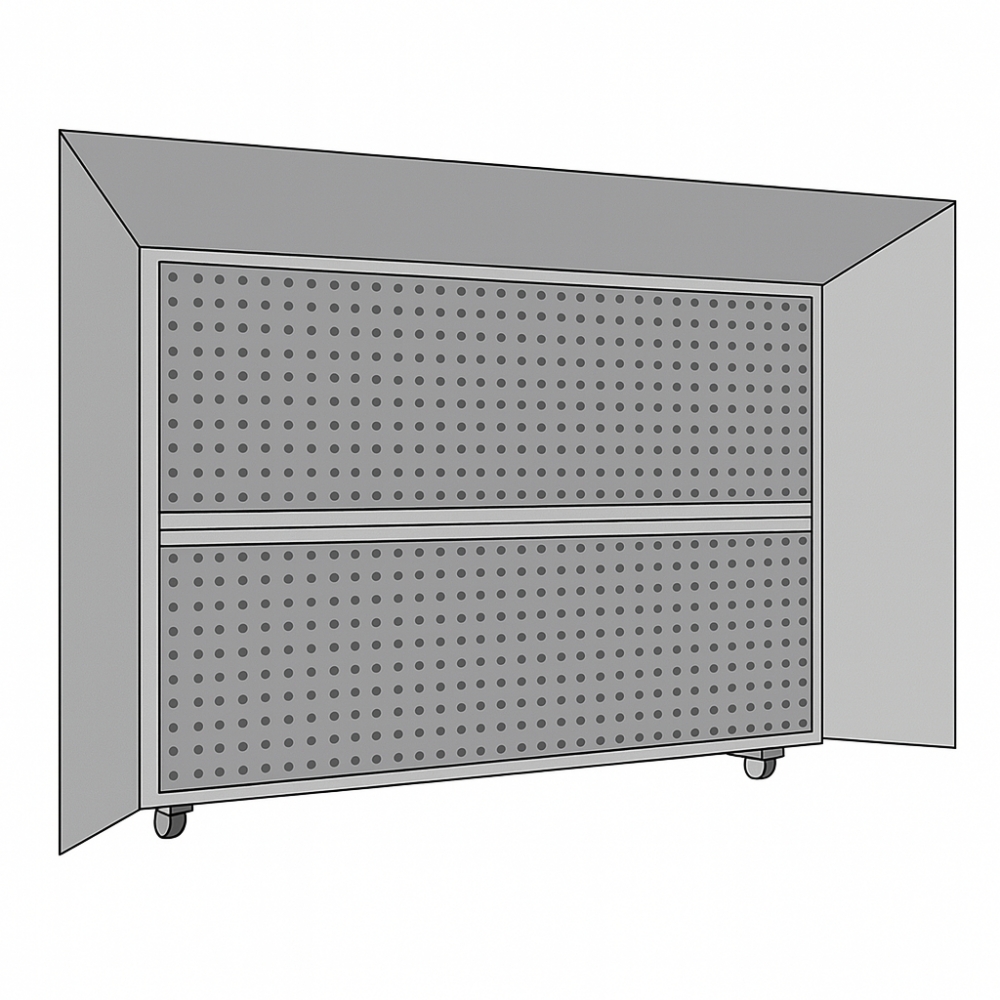

Farbnebelspritzwand Konfigurator - Anfrage

Erklärung der Auswahlmöglichkeiten

Die folgenden Zeichnungen erläutern die auswählbaren Anschlusspositionen und Ausblasrichtungen der Farbnebelspritzwand.

Position des Abluftanschlusses

O = Oben
U = Unten
L = Links
R = Rechts
H = Hinten
Alternativ ist die Ausführung ohne Abluftanschluss wählbar.

Ausblasrichtung des Ventilators

Die Bezeichnungen RD0 bis RD270 und LG0 bis LG270 entsprechen den Auswahlwerten im Artikel. Die Pfeile in den Originalzeichnungen zeigen die jeweilige Ausblasrichtung.

RD0

RD90

RD180

RD270

LG0

LG90

LG180

LG270

Die Ausblasrichtung wird im aktuellen Spritzwandartikel bei Auswahl eines Ventilators mit Ex-Schutz angeboten.
