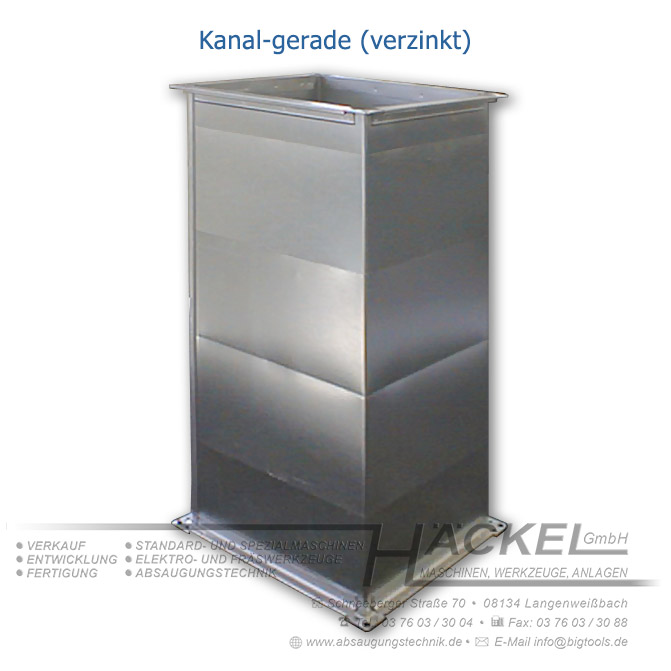

gerader Kanal verzinktRohrleitung mit rechteckigen Querschnitt (Kanal) sind ein wesentlicher Bestandteil einer Lüftungsanlage und dienen der Luftführung.

Die Produktion der Kanäle und Formstücke erfolgt entsprechend DIN 24190, DIN 24191 für die Druckstufen 1 + 4 oder 2 + 5. Die Dichtigkeitsklasse der Kanäle kann je nach Anforderung als Luftdichtheitsklasse I, II, III nach DIN 24194 Teil2 ausgeführt werden.

Als Material kommt standardmäßig verzinktes Blech in der Stärke von 0,63 mm bis 1,25 mm in Abhängigkeit von Kantenlänge und geforderter Druckstufe zum Einsatz. Die Zinkauflage des eingesetzten Bleches beträgt gem. DIN mindestens 275 g/m².

Alle Kanäle werden mit den Flanschverbindungen P20, P30 oder P40 hergestellt. Auf Wunsch sind auch andere Ausführungen, z.B. Stahl-Winkelrahmen oder Steckverbindungen möglich.

Um eine preisliche und maßbezogene Orientierung zu geben, sind die von uns in den Tabellen angegebenen Maße an das System der Firma Schuko angelehnt. Andere Abmessungen und Anpassungen namhafter Marken wie AL-KO, Esta, Bartling, Coral, Gross, Heimer, Hurrican, Höcker-Polytechnik, IPE, Kramer, Keller, Luftus, Nestro, Nordfab, Polzer, Rippert, Scheuch, Schröder, Spänex, Venti Oelde, Wego etc. sind auf Anfrage selstverständlich lieferbar.

Bei Bestellungen sind vermaßte Skizzen erforderlich. Es können jegliche Sonderformen und Abmessungen gefertigt werden. Maße sind immer Innenmaße! Andere Winkel möglich, Bogenübergange mit den Bedingungen c=a und b>d möglich.



  • Kanalweiche 45 Grad verzinkt
  • Kanalweiche 90 Grad verzinkt
  • gerader Kanal Lochblech verzinkt
  • gerader Kanal verzinkt
  • Kanalbogen 90 Grad horizontal verzinkt
  • Kanalbogen 90 Grad vertikal verzinkt
  • T-Kanal verzinkt
  • Umschaltklappe Fortluft-Rueckluft verzinkt



Datenblatt rechteckige Luftkanaele und Kanalboegen Datenblatt Verteiler und Uebergänge sowie Schiebestuecke
gerader Kanal, Kanalbögen 90°, Bogen 45° (horizontal, vertikal) Verteilerstück 1/2, Übergang einseitig, Schiebestutzen, Winkelrahmen

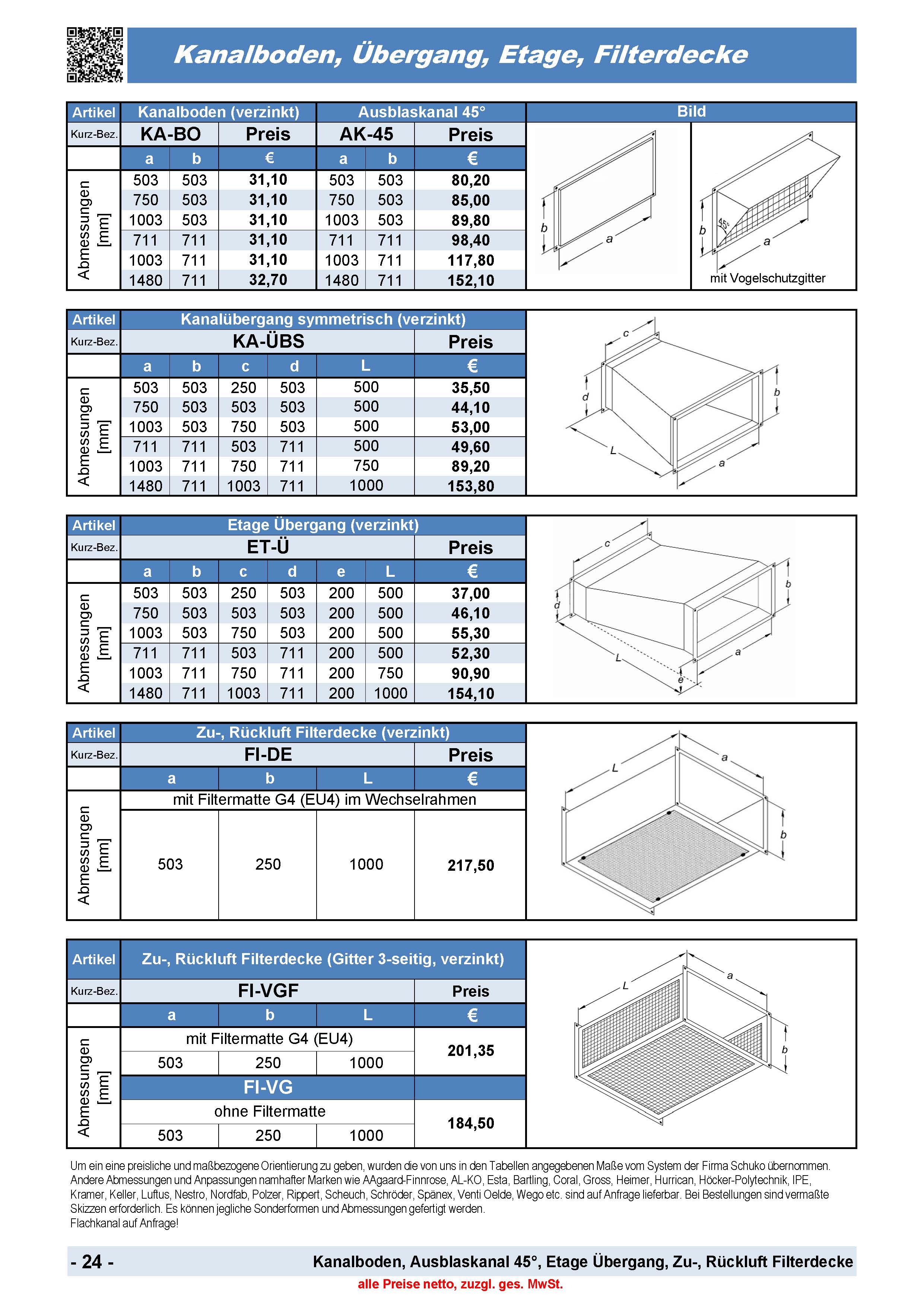

Datenblatt ueber Kanalboden, Üebergang, Etage und Filterdecke T-Kanal, Kanalklappen
Kanalboden, Ausblaskanal 45°, Etage Übergang, Zu-, Rückluft Filterdecke T-Kanal, Umschaltklappe, Hand-Drosselklappe, Ausblaskanal gelocht, Kanal Dachdurchführung

Datenblatt Kanalumlenkung und Kulissenschalldaempfer
Kanalumlenkung 180°, Elastischer Stutzen, Kulissenschalldämpfer, Wechselweiche



rechteckige Luftkanäle, gerader Kanal, Kanalbögen

technische Zeichnung Kanalteil mit SeitenverhältnisseUm eine preisliche und maßbezogene Orientierung zu geben, wurden die von uns in den Tabellen angegebenen Maße vom System der Firma Schuko übernommen. Andere Abmessungen und Anpassungen namhafter Marken wie AAgaard-Finnrose, AL-KO, Esta, Bartling, Coral, Gross, Heimer, Hurrican, Höcker-Polytechnik, IPE, Kramer, Keller, Luftus, Nestro, Nordfab, Polzer, Rippert, Scheuch, Schröder, Spänex, Venti Oelde, Wego etc. sind auf Anfrage lieferbar. Bei Bestellungen sind vermaßte Skizzen erforderlich.

Es können jegliche Sonderformen und Abmessungen gefertigt werden.

Maße sind Innenmaße! Andere Winkel möglich, Bogenübergange mit den Bedingungen c=a und b>d möglich.

Druckstufe 1+4, Dichtheitsklasse II

Flachkanal auf Anfrage lieferbar!
